SJ-500 - 小型表面粗糙度测量仪

产品品牌:日本三丰Mitutoyo

产品型号:SJ-500

主要技术指标:

X轴直线度: 0.2μm/50mm高速直线运动

Surftest (表面粗糙度测量仪) SJ-500 (PC)
178 系列 — 带有专用控制/ 装置型表面粗糙度测量仪
高精度,上海泰勒粗糙度轮廓仪,高性能友好界面,降低表面粗糙度,操作更简单。

SJ-500同级领先的X轴直线度: 0.2μm/50mm高速直线运动。操纵杆控制下,三丰粗糙度仪说明书,最高可达 20mm/s利用垂直调节钮可平稳定位


产品特点

SJ-500操作性强
7.5" TFT LCD液晶彩显
该专用数据处理器配备高清晰 . " TFT LCD 液晶彩显;图标显示,触控式面板,友好人机界面。

定位方式:操纵杆和处理器上的手动控制钮
操纵杆易于操作。使用手动微调钮可轻松实现小孔测量对测头的精确定位。

多次测量功能
本机可通过编程自动地依次进行三次测量。

自动调水平台(选件)
表面自动调水平轻松完成设置。

分析类型
SJ-500可进行细微轮廓分析

支持 种分析参数,粗糙度仪测头,符合 ISO1 、JIS001等表面粗糙度标准。还可进行各种细微轮廓分析。
* 轮廓分析:面积,圆,重庆粗糙度仪,角度,手持式粗糙度仪价格,坐标差,粗糙度测量仪器,阶差,倾角斜度。

SJ-500具有高耐用性
陶瓷导轨
陶瓷导轨,易高粗糙度仪,其固有的耐磨性、无损耗特性,粗糙度轮廓仪操作规程,可长期确保驱动部X轴的直线度。免维护设计,陶瓷无需防腐蚀处理。



型号 SJ-500 SV-2100M4 SV-2100S4 SV-2100H4 SV-2100W4
标准型 (选件) 手动操作 电动驱动
测量范围 Z1 轴 (检出器) 800μm, 80μm, 8μm
X轴 50mm 100mm
直线度 0.2μm/50mm*1 0.15μm/100mm
分辨力 X轴 0.05μm
Z1 轴 (检出器) 0.01μm (800μm), 0.001μm (80μm), 0.0001μm (8μm)
Z2轴(立柱) 0.1μm
驱动速度 X轴 0 - 20mm/s 或手动操作 0 - 40mm/s 或手动操作
Z2轴(立柱) 手动操作 0 - 20mm/s 或手动操作
测量速度 0.02 - 5mm/s
上下移动量 连接装置: 30mm 350mm 350mm 550mm
评价轮廓 原始轮廓, 粗糙度轮廓, 波形轮廓, DF 轮廓, 粗糙度 motif 轮廓, 波形 motif 轮廓
评价参数 Ra, Rc, Ry, Rz, Rq, Rt, Rmax, Rp, Rv, R3z, Sm, S, Pc, m(rc),δc, mr, tp, Htp, Lo, lr, Ppi, HSC, Δa, Δq, Ku, Sk, Rpk, Rvk, Rk, Mr1, Mr2, A1, A2, Vo, Ea, Eq, R, AR, Rx, W, AW, Wx, Wte
轮廓分析 阶差 (平均, 最大, 最小), 圆, 角度, 面积, 坐标值边缘, 倾斜角
分析图表 负荷曲线 (BAC), 振幅分布曲线 (ADC), 功率谱图
曲线补偿 抛物线补偿, 双曲线补偿, 椭圆补偿, 圆补偿, 锥面补偿, 倾斜补偿 (曲面/任意)
滤波 2CR75, PC75, 高斯鲁棒样条
截至波长 λs 0.25, 0.8, 2.5, 8, 25, 80, 250μm, 无滤波
λc 0.025, 0.08, 0.25, 0.8, 2.5, 8, 25, 80*2mm, 无滤波
λf 0.08, 0.25, 0.8, 2.5, 8, 25, 80*2mm, 无滤波
取样长度 0.025, 0.08, 0.25, 0.8, 2.5, 8, 25, 80*2mm, 无滤波
LCD规格 7.5" 带背光的TFT液晶显示
内置打印机 高速热敏打印机 (纸宽: 58mm)
记录放大倍率 水平倍率 10X - 500,000X, 自动
垂直倍率 0.5X - 10,000X, 自动
检出器 检出方式 差动电感方式
触针&测力 0.75mN 触针针尖 (锥): 针尖锥角: 60o, 针尖半径: 2μm4mN 触针针尖 (锥): 针尖锥角: 90o, 针尖半径: 5μm
电源 100 - 120V AC ±10%, 50/60Hz
功耗 100 VA 70 VA 140 VA
外形尺寸 主机 425×94×160mm 716×450×863mm 766×482×966mm 766×482×1166mm 1166×482×1176mm
演算显示部 330×270×94mm
电动装置 372×245×71.8mm
重量 主机 2.7kg 140kg 150kg 220kg
演算显示部 4.0kg
电动装置 3.0kg

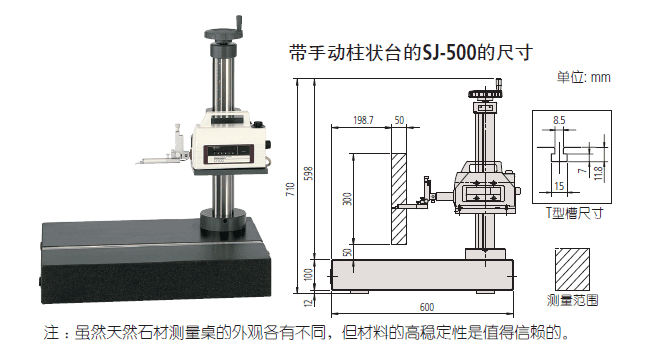

手动柱状工作台(选件仅适用SJ-500)
适用于检验室环境中作为台式机使用
垂直调整范围: 300mm
尺寸 (W×D×H): 600×450×710mm
重量: 110kg
货号: No.178-085
* 不含测量部

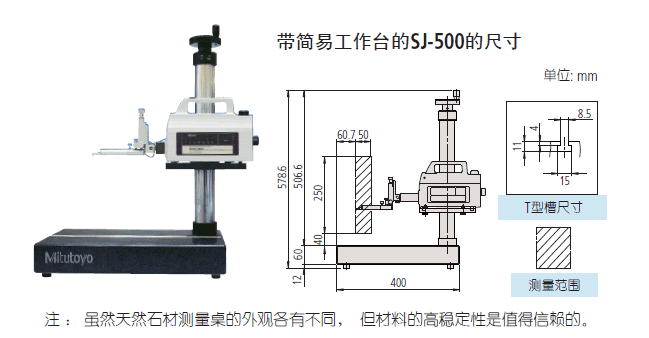

简易工作台(选件仅适用SJ-500)
简易工作台易于携带
垂直调整范围: 250mm
尺寸 (W×D×H): 400×250×578.6mm
重量: 20kg
货号: 178-089
* 不含测量部

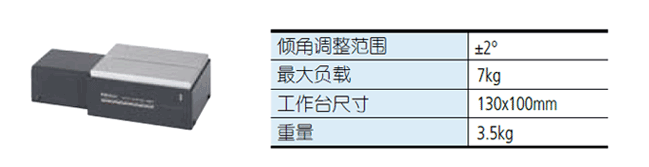

自动调水平台: (适用于SJ-500)
适用于测量开始时的全自动调水平,无需任何培训,即可轻松、快速地完成这一高可靠性的操作,便携式表面粗糙度测量仪,免除了人工调水平的困难。
