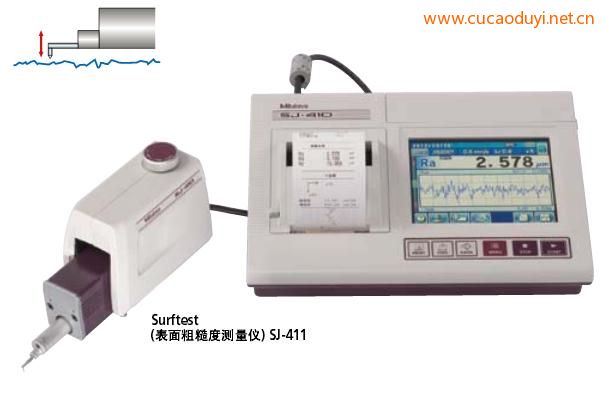

SJ-410\\411\\412 - 粗糙度仪

产品品牌:日本三丰Mitutoyo

产品型号:SJ-410\\411\\412

主要技术指标:

< 范围/分辨率> 800μm / 0.000125μm (8μm 测量范围)

产品特点

★备有符合最新ISO, DIN, ANSI 与JIS 标准的38 种粗糙度参数。

★一个宽范围、高分辨率的检测器和一个直接驱动元件,分离式粗糙度仪,提供了在同类产品中更优越高精度测量。

< 范围/分辨率> 800μm / 0.000125μm (8μm 测量范围)

< 直线度/移动长度>

SJ-401 驱动部: 0.3μm / 25mm

SJ-402 驱动部: 0.5μm / 50mm

★ 无轨检测器和弧形表面补偿功能使它能有效地评价圆柱体表面粗糙度。

★特细的阶差,粗糙度测试仪tr200,直线度、波度均可用无轨测量功能测出。

★ 测量数据可通过 RS-232C 接口电缆 (选件)由外部PC 输出。

★带有校正粗糙度标准板。

★由数字滤波功能可得到全真的表面粗糙度轮廓图。

★GO/NG 判断功能

★自动校正功能。


性能参数配置)

型号 SJ-401 SJ-401 SJ-402 SJ-402
货号 (公制 / 英制) 178-956-4* 178-946-4* 178-958-4* 178-940-4*
货号 (公制适于韩国) 178-956-4K 178-946-4K 178-958-4K 178-940-4K
货号 (英制 / 公制) 178-957-4* 178-947-4* 178-959-4* 178-945-4*
货号 (公制适于日本) 178-956-3 178-946-3 178-958-3 178-940-3
检测器测力 0.75mN 4mN 0.75m N4mN
评估范围 25mm 25mm 50mm 50mm
针尖针尖角度 60º 90º 60º 90º
针尖尖端半径 2μm 5μm 2μm 5μm
* 为区分交流电源电缆,泰明粗糙度仪,在货号后加上以下后缀:

"公制" 类型: A 适于UL/CSA, C 适于JIS (适于台湾地区), D 适于CEE, E 适于BS, DC 适于中国, K 适于EK

"英制"类型: A 适于UL/CSA, D 适于CEE, E 适于BS, DC 适于中国, 无后缀适于JIS/100V (适于台湾地区)


技术参数

X 轴 (驱动部)
  测量范围: 25mm (SJ-401), 50mm (SJ-402)


测量速度: 0.05, 0.1, 0.5, 1.0mm/s

返回速度: 0.5, 1.0, 2.0mm/s

移动方向: 向后

直线度: 0.3μm / 25mm (SJ-401),    0.5μm / 50mm (SJ-402)

定位: ±1.5º (倾角), 10mm (向上/向下)

检测器
  范围/分辨率: 800μm / 0.01μm, 80μm / 0.001μm,8μm / 0.0001μm (使用测头选件时,hommel 粗糙度仪,最大可达2400μm)


检测方法: 无轨/有轨测量

测力: 4mN 或 0.75mN 参见 K-7 页

测针针尖: 金刚石, 90º / 5μmR(60º / 2μmR: 参见 K-7 页)

导头曲率半径: 40mm

类型: 差动电感式

电源: 通过AC 适配器/可充电镍氢电池
电池寿命: 最多可测量600 次 (不带打印),充电时间: 15 小时
数据输出 通过 RS-232C 端口/ SPC 输出
记忆卡: 存储/调用测量条件 (最多20 条)


存储评估数据

存储/调用取样数据

存储/调用统计数据

尺寸 (WxDxH)
  控制器: 307 x 165 x 94mm


高度- 倾角调整装置: 131 x 63 x 99mm

驱动部: 128 x 36 x 47mm (SJ-401),155 x 36 x 47mm (SJ-402)

重量
  控制器: 大约 1.55kg


高度- 倾角调整装置: 大约 0.4kg

驱动部: 0.6kg (SJ-401), 0.7kg (SJ-402)

评估能力
  适用标准:JIS'82, JIS'94, JIS'01, ISO, ANSI, VDA


评估轮廓:P (原始轮廓), R (表面粗糙度轮廓), W (波纹度轮廓),DIN4776, 粗糙度, 波形motif

评 价参数:Ra, Ry, Rz, Rt, Rp, Rq, Rv, Sm, S, Pc, R3z, mr(c), Rpk, Rvk,δc, Rk, Mr1, Mr2, Lo, Ppi, R, AR, Rx, A1, A2, HSC, mr, Da,Sk, Ku, Vo, Dq, W, AW, Wx, Wte, Rz1max(ISO), Rmax(VDA,ANSI),

分析图表:支撑曲线 (BAC1 / 2), 振幅分布曲线 (ADC)

滤波类型: 2CR, PC75, 高斯

截止波长: 0.08, 0.25, 0.8, 2.5, 8mm

取样长度: 0.08, 0.25, 0.8, 2.5, 8mm; 或增量为0.1 - 25.4mm (0.1 -50.8mm: SJ-402)0.1mm 之间的任意长度

取样数: 1, 3 或 5 (受限于移动范围)

打印机: 热敏打印机

打印宽度: 48mm (纸宽: 58mm)

记录倍率:

垂直: 10X - 100,000X, 自动

水平: 1X - 1,000X, 自动

功能
  人性化: 显示/评价参数的选择


数据补偿: R 表面, 倾斜补偿

标尺功能: 显示任意两点间的坐标差

数字调整工作台功能: 无轨测量时、协助调整水平

移动检测模式: 驱动部停止时输入测头移动

统计 过程: 最大值, 最小值, 均值、 标准差, 合格率, 直方图

公差判断: 可确定三个参数的上、下极值

测量条件储存: 5 组测量条件 (控制器)
